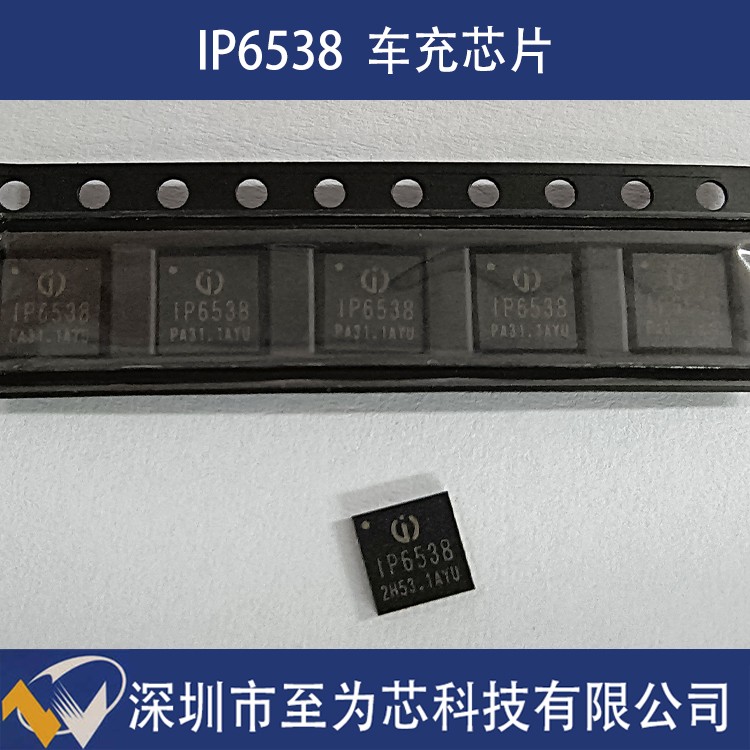

英集芯IP6538是一款高集成度的同步降压快充SOC芯片，专为车载充电器、快充适配器及智能排插等应用设计，具备多协议支持、能转换和多重保护功能，以下是对其核心特性的详细解析：

核心特性

1、高集成度设计

集成同步降压转换器、功率MOS管及快充协议控制器，单芯片实现多口快充输出，显著简化电路设计并降低成本。

支持双USB Type-C、USB Type-C + USB-A或双USB-A输出组合，满足多样化接口需求。

2、宽电压输入与能转换

输入电压范围：8.2V至32V，适配车载12V/24V系统及适配器应用。

输出电压范围：3V至20V，输出功率45W（20V/2.25A），板端转换效率高达96.5%（5V/3A输出时）。

3、多协议快充支持

支持USB PD3.0（含PPS）、QC2.0/3.0、华为FCP/SCP、三星AFC、OPPO VOOC及展讯SFCP等主流快充协议，兼容性广泛。

PPS支持3.3V至21V（20mV/step）电压调节，适配高功率设备需求。

4、智能功率分配与保护机制

双口独立快充输出，单口功率45W；双口同时使用时，总功率限制为5V/4.8A（24W），确保安全。

内置输入过压/欠压、输出过流/短路、过温保护及DP/DM/CC引脚过压保护（耐压30V），增强产品可靠性。

5、动态电压补偿与软启动

输出电压线补功能（50mV/A），补偿线材压降，提升终端设备充电效率。

软启动功能抑制启动浪涌电流，保护输入电源稳定。

应用场景

车载充电器：适配12V/24V车载电源，支持双设备同时快充（如手机+平板）。

快充适配器：兼容多品牌设备快充协议，满足笔记本、手机等设备的高功率需求。

智能排插：集成多口快充功能，提升用户充电体验。

技术优势

高集成度：减少外围元件数量，节省PCB空间，降低BOM成本。

能：96.5%的转换效率减少发热，提升产品能效比。

强兼容性：支持14种快充协议，覆盖主流品牌设备。

安全可靠：多重保护机制确保设备及用户安全。
