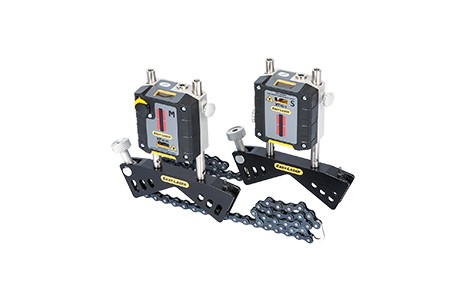

XT4系列测量单元拥有30×5毫米的PSD窗口,以及一个OLED显示器，它显示了这个单元的角度，更容易在轴上定位。线激光技术提供了一个快速的安装和简单的测量过程。拥有IP66和67的防尘/水和防振等级。长时间运行的大容量电池，可达24小时。内置蓝牙无线技术。根据不同的场景工装配置，配有XT40探头的产品包括：T40A-F,T40A-G等型号。

一、功能及特点：

1.9-12-3 时钟法水平机械对中

2. 任意三点法水平机械对中（小角度 20°测量）

3.软脚测量

4.对中偏差色彩提醒（红/绿）

5.热膨胀设置

6.中文，3D 彩屏图形，动态指导实时调整

7.一次测量，即可完成工作

8.测量单元顶部升级显示旋转角度，盘车更直观，方便

9.内置锂电池续航升级，工作时间>16 小时

10内置蓝牙无线，测量方便

测量距离： 0—3m 效果 远 10m

测量精度：0.001mm

二、.技术参数：

1.系统

相对湿度

10–95%

重 量 (整套系统)

7 kg

手提箱

W×H×D: 400×300×170mm抗摔，防水和防尘

2.显示单元

类 型

彩色 7”高清 IPS/AFFS，工业级，强光下可视

屏 幕

电容式触摸屏，分辨率 720*1280

显示精度

0.001 mm

电源管理

无间断电源 Endurio™ 系统 supply

内置电池

5400 毫安时锂聚合物电池

充电接口

USB Type-c24pin

工作时间

大约 16 小时 (正常使用)

工作温度

-10-50℃

存放温度

-20-50℃

外置存储扩展

Micro SD card（TF card），支持 64GB 扩展

存储数据

>100,000 条测量数据

数据接口

USB Type-c24pin 支持 OTG/RS232 串口

辅助功能

计算器

摄像头

后置：1300 万像素自动对焦和电子闪光灯

前置：500 万像素定焦

蓝牙

Bluetooh V4.0 低功率版

防护等级

IP Class 65. 66

外壳材料

ABS / PC 太阳黄/ 黑色 TPU

外形尺寸

202×138×22 mm

重 量

660 g

3.测量单元 XT40-M / XT40-S

类 型

PSD 30mm 大尺寸探测窗口

显示精度

0.001 mm
