设备说明
1.1设备用途

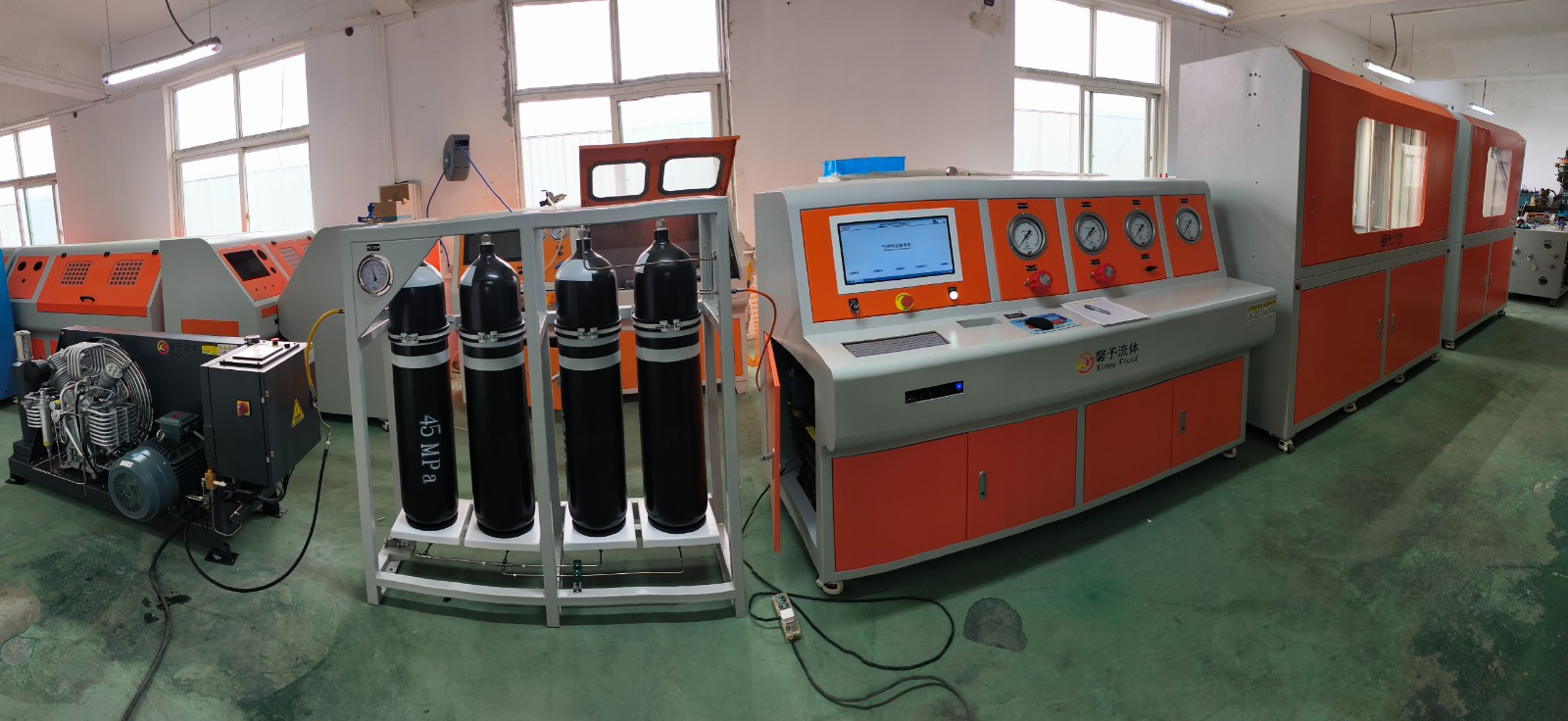

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的气密性、动作测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。
1.2技术参数
Ø控制台外形尺寸：1900x900x1400（长x宽x高mm）
Ø动作台外形尺寸：1600x900x1960（长x宽x高mm）
Ø气密台外形尺寸：1900x900x1960（长x宽x高mm）
Ø测试产品：阀门（客户自备）
Ø测试方式：动作试验、气密性试验
Ø气密试验压力：0～30MPa
Ø动作试验压力：0～30MPa
Ø动作驱动压力：0～6MPa
Ø动作驱动电压：0.6～30V
Ø动作满足：8小时试验200次
Ø控制方式：手动/自动控制
Ø压力测量精度：传感器±0.2%，压力表±0.4%
Ø试验介质：压缩空气
Ø介质温度：常温
Ø环境温度：常温
Ø试验工位：2工位（气密、动作各1工位）
Ø气源要求：6～8bar，1.0m³/min
Ø电源电压：AC220V 50Hz
Ø系统总功率：＜1.0KW
1.3设备安装
设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
