XC200/EH100B工频电磁辐射分析仪职业卫生指定设备

XC200工频电磁辐射分析仪，是根据GBZ/T 189.3-2018标准设计研发的一款能快速精准的测量各种复杂电磁环境中电磁辐射的专用仪器，探头覆盖 1Hz ～ 100kHz超宽频率范围，响应50Hz。

该仪器具有选频测量功能，可同时实现电场强度、磁场强度的测量，仪器可通过蓝牙进行远程控制，避免了使用光纤连接，光纤易脏连接不好，光纤易折断增加使用费用等问题。

使用XC200工频电磁辐射分析仪还可配备电磁辐射数据管理平台，可将电磁辐射实时监测数据发送到电磁辐射数据管理平台，实现对电磁辐射实时数据电子平台化管理。

仪器适用标准

GBZ/T 189.3-2018《工作场所物理因素测量 第3部分：1Hz-100kHz电场和磁场》；

GB 8702-2014 电磁环境控制限值。

仪器特点

能快速测量各种复杂电磁环境中的稳定电磁场，自动实现均方根测量及平均值的读取；

对复杂不稳定电磁环境场强的测量（如电阻焊类的测量），具有特殊测量功能，能够快速抓取电磁场峰值及时间段的均方根值；

专业的全量程、高精度档位自适应设计，具有超量程自动保护装置；

自动实现与职业接触容许限值的比较（自适应低频电磁场不稳定的测量环境）；

自动实现与8h工频电场职业接触限值的比较；

测量结果：实时值、均方根值、滑动平均值、算术平均值、峰值、值、最小值、X/Y/Z三轴值、统计场强；

空间平均：支持100个场所的空间平均，存储每个场所的实时值及总值；

空间平均测量值通过彩色柱状图显示；

大容量存储，可存储200万以上的测量数据；

支持检测结果现场无线打印；

配备无电传导特性的专用三脚架。

仪器创新应用

设备可以通过无线蓝牙远距离读取数据，也可通过WiFi对多台仪表进行组网测量，既避免了现场连接光纤的麻烦，也避免了因光纤脏污、弯曲过大或挤压造成的折弯引起的连接故障；

通过人性化设计的专业APP进行远程操控，实现快速连接，符合标准中“测量电场时测量者和其他人宜距离测量探头2.5m以外”要求

实时监测数据还可通过APP实现现场实时电磁辐射监测数据与后台数据管理平台的实时同步，实现了对现场监测情况的远程监控。

专业测量探头设计

采用100cm2标准大面积三相正交线圈设计，测量精度更高，测量数据更准确；

三维全向球形探头，电磁场实时同步测量，同屏显示，解决了电磁场测量过 程中切换的麻烦。

多功能数据曲线和测量模块

XC200配备了电磁辐射测量过程中对环境信息要求的测量模块；

可选时域与频域动态数据实时曲线显示，更直观了解测量数据变化趋势；

位置信息：高精度GPS定位系统；

精湛的设计工艺

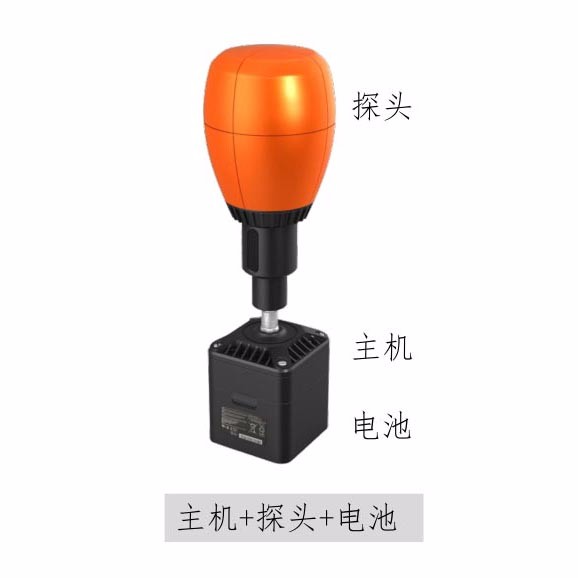

探头和主机接插件采用螺旋航空插头结构，方便安装且牢固，拒绝晃动，不用担心误操作损坏探头；

人性化工艺设计，良好的手感和操作感。

易于更换的大容量电池模块

大容量电池可满足仪器15小时以上持续运行，可选择备用电池模块，满足使用人员在户外长期测量对电池供电不足的需求。

专业设计可更换式锂离子电池模块，卡扣连接，方便更换；

专业远程APP控制装置

主要参数

彩色液晶触摸式显示屏；

中文菜单；

测量单位：V/m、KV/m、nT、μT、mT、T、A/m、mG；

支持一键截屏；

电磁场同步测量，同屏显示；

探头类型、实时值、实时曲线、设备信息、校准信息、环境信息展示；

单频点测量功能，支持频点手工输入；

支持单轴实时测量；

内置蓝牙模块，可进行无线远程控制；

内置WiFi模块，可进行组网测量；

内置GB 8702-2014电磁环境控制限值；

可通过存储卡对存储容量进行扩展；

与选配的专业电磁辐射管理平台实时对接，实现对电磁辐射实时数据电子平台化管理。

工频选频探头主要参数如下：

EH100B探头参数：

测量频段：1Hz ～ 100kHz；

支持选频测量；

电场测量范围：4mV/m ～ 100kV/m；

磁场测量范围：0.3nT ～ 20mT；

支持RS-485/RS-232接口；

支持RJ45、光纤接口数据直传；

实时测量数据可通过Json格式数据直传；

内置蓝牙，可实现远程控制；

内置WIFI功能，支持多设备组网测量；

电源：可拆卸式、20000 mAh大容量电池；

温度：操作 -15℃ ～ +55℃；非操作（运输）-40℃ ～ +80℃；

湿度：≤95%无冷凝。
